Контуровка 1250 + 3 ролика : 15мм, 19мм, 24мм,
(ред. 1)


Контуровка 1250.


        Контуровка 1250.  Имеет быстросменные обрезиненные ролики. В отличие от аналогов со сменными наконечниками на одну закрепленную в корпусе ось, в данной контуровке применены индивидуальные оси со своими подшипниками. Это позволило избавиться от неустранимого биения, которое всегда возникает на альтернативных конструкциях из за наличия зазоров между наконечниками и осью + из-за допусков несоосности посадочных отверстий роликов и несущей оси. Здесь же -  ось и резиновый слой цельные, и биения нет вообще.
На контуровке данного типа не нужно выкручивать до конца маленький винтик, (теряя его в процессе :)  чтобы сменить ролик-насадку, достаточно лишь слегка отпустить-зажать крепежный болт  М10 на малый угол (около ~10 град), причем, можно поставить вместо болта винт-барашек или рым-гайку (см. фото ниже) и делать это пальцами а не ключом. Усилие там совсем небольшое, тем не менее, ось крепится корпусом-клеммой надежно. При смене осей , ось легко вставляется в контуровку до специального упора, и нет необходимости ловить нулевое положение.
Рабочий торец ролика свободен от крепежа, и позволяет подлезть краем ленты в самые неудобные места.

Контуровка иммет двусторонний способ крепления. Она может ставиться симметрично слева-справа от ленты. Это позволяет в том числе обрабатывать углом ролика различные пазы, выбирая нужное направление подачи заготовки: "от ролика" или "на ролик".

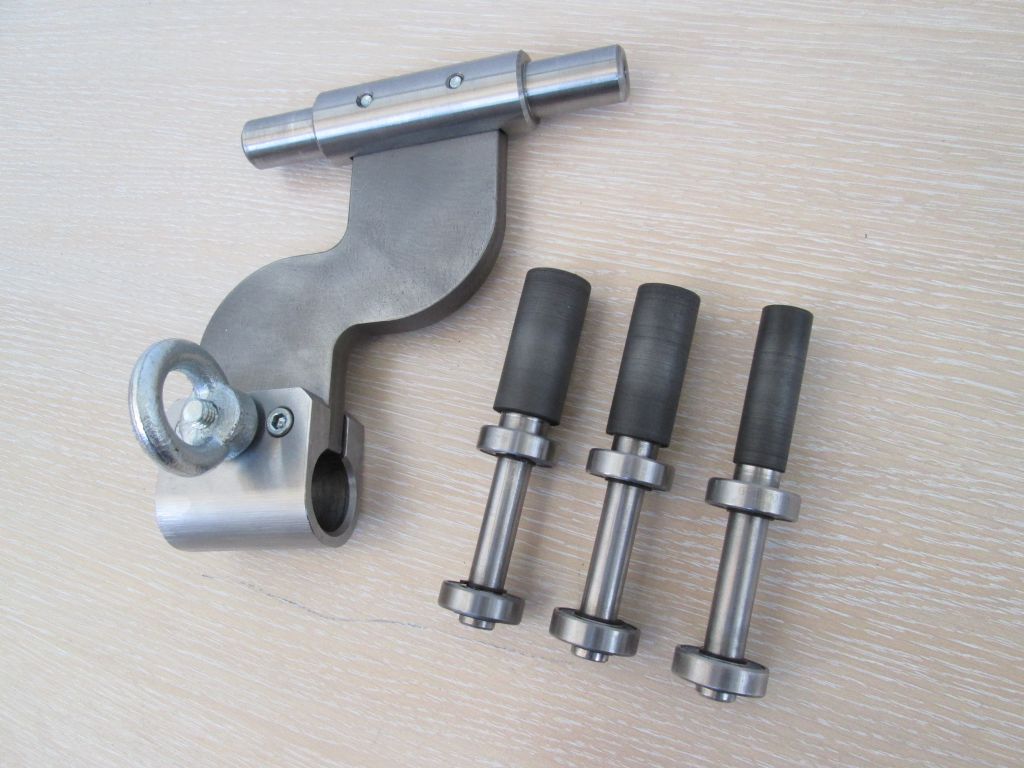

Стандартный набор - контуровка и три ролика:

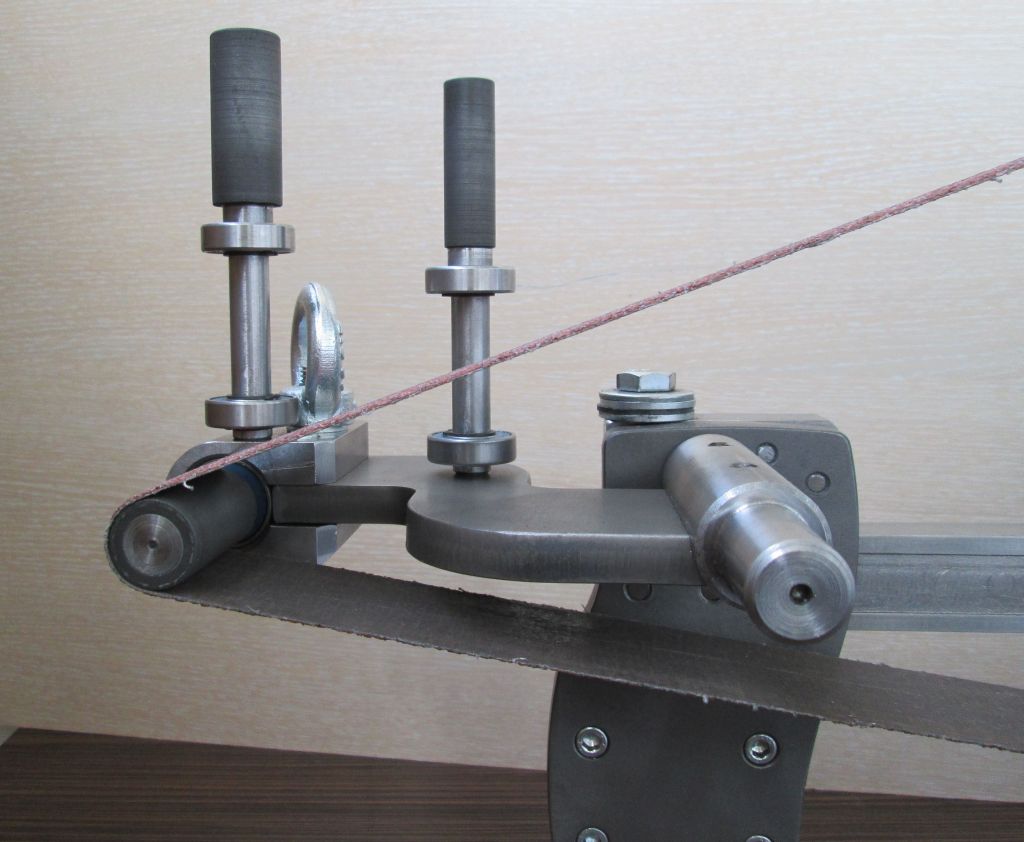

На станке:



Если нужны дополнительные ролики большего диаметра, их можно сделать так:

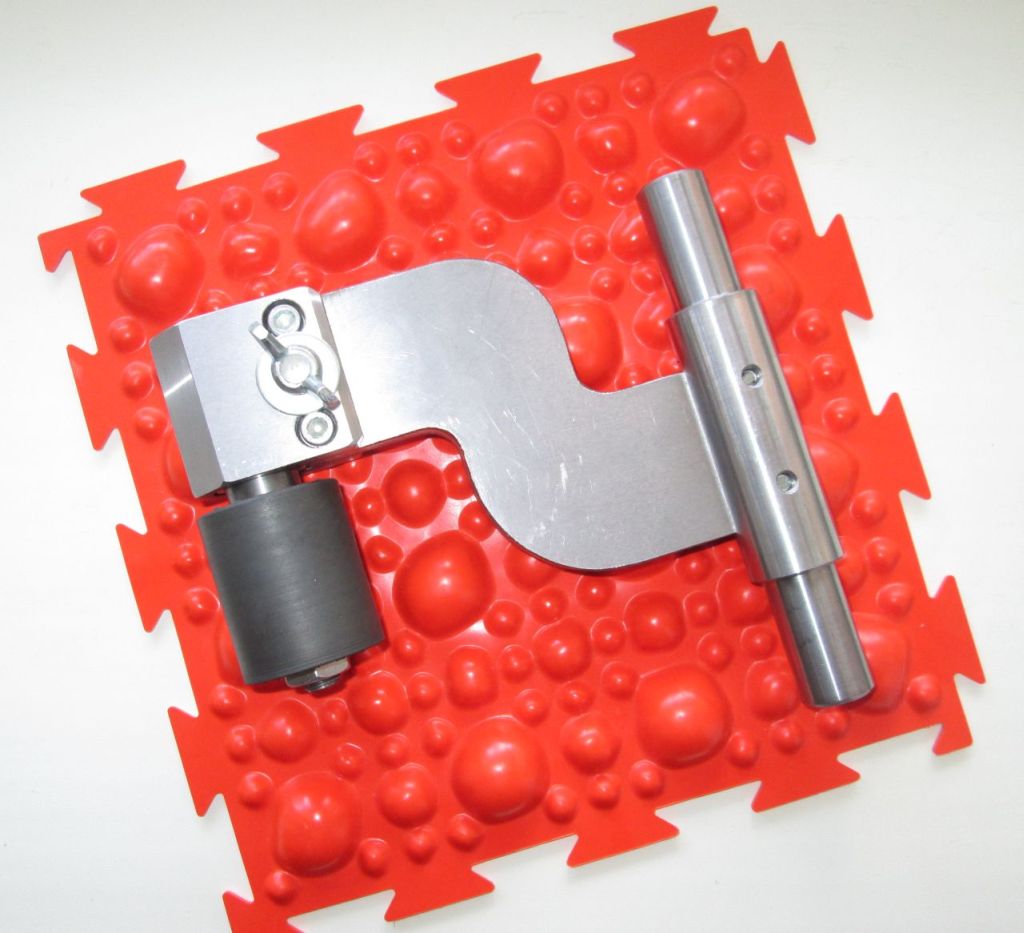

Диаметр 43 мм

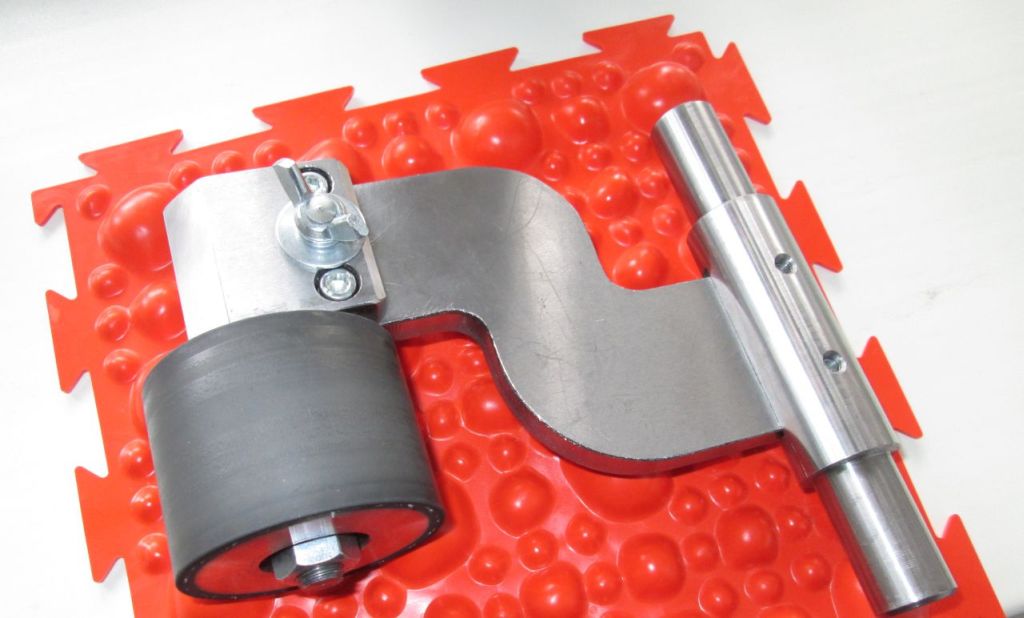

Диаметр 67 мм

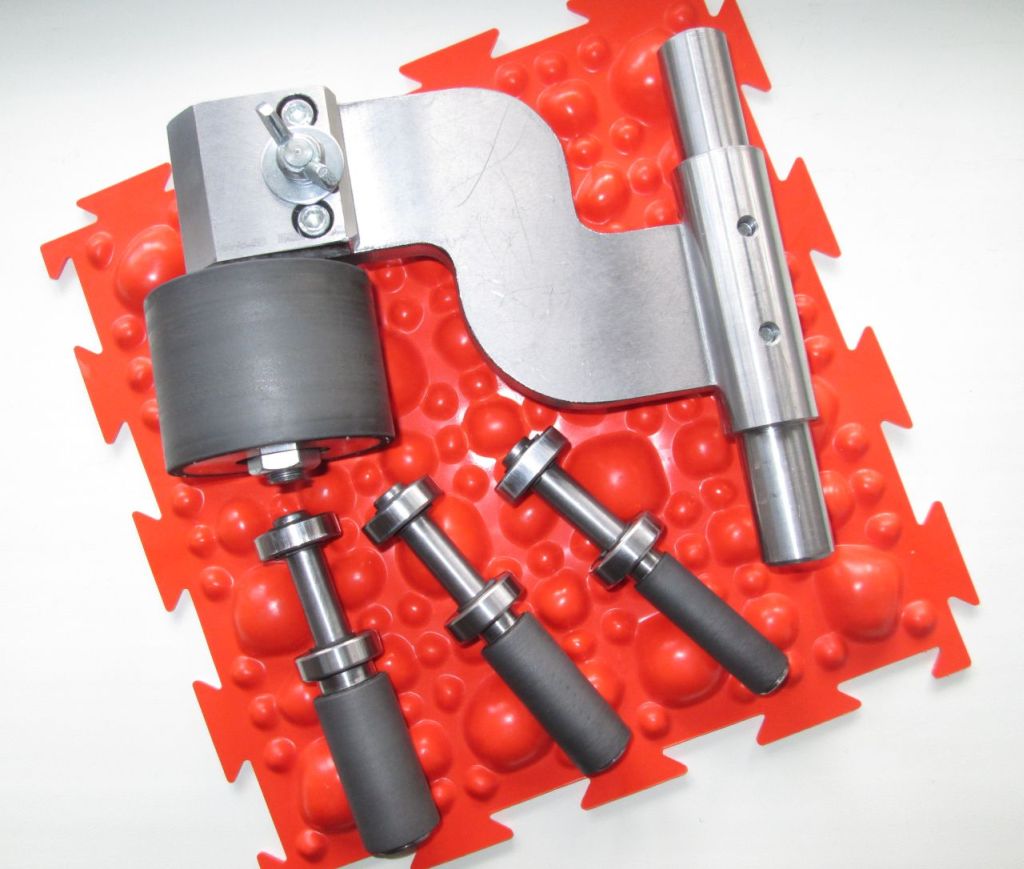

Чуть ближе:

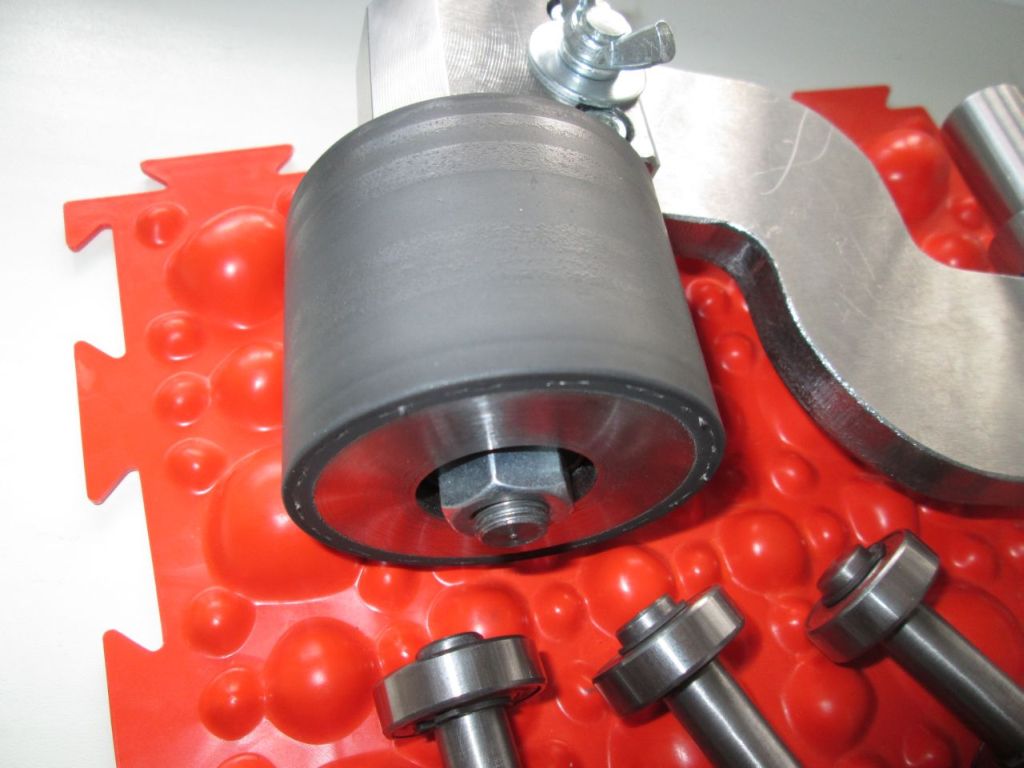

Вид спереди:





С уважением,

А.Ramir
2016г.
===
